一、系統概述
本裝置主要用于干式變壓器負載側電壓、電流監測、母排與變壓器接頭溫度監測、繞組溫度監測、4路無源開關量輸入以及2路開關量報警輸出。監控主機循環顯示三相電壓電流、變壓器繞組溫度以及變壓器接頭溫度數據 。當變壓器繞組溫度超過報警設定值后，風機開關量輸出節點閉合，啟動風機對變壓器進行降溫，當超過設定的跳閘溫度值后，跳閘開關量輸出節點閉合，同時報警指示燈點亮。監控主機具備數據上傳功能，通訊接口采用RS-485方式。支持ModbusRTU通訊協議。

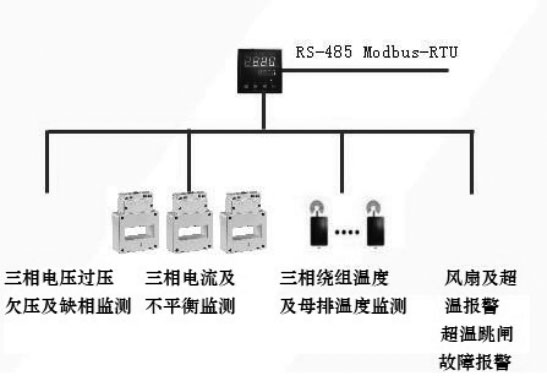

二、拓?fù)鋱D

三、技術參數

電源           AC220V

溫度精度    ±1℃

電壓精度    讀數的0.5%

電流精度    讀數的0.5%
